本標準在指定名稱(chēng)ASTM G155標準的基礎上發(fā)布，緊跟名稱(chēng)的數字為標準***次批準年限，如該標準屬復審，該數字則表明zui后***次復審的年限。上標字母ε表示zui近***次的復審或重新通過(guò)后的編輯更改。

1. 范圍

1.1 本標準描述了根據材料或產(chǎn)品特性的要求將樣品曝曬于氙弧燈和溶液裝置用來(lái)模擬自然環(huán)境的日光照射(直接照射或透過(guò)玻璃照射)或模擬露水或雨滴的潮濕環(huán)境作用進(jìn)行定性測試所需使用的設備、***般操作步驟及有關(guān)注意事項。附錄中列出了***些曝曬操作步驟，不過(guò)該操作步驟并非必定是zui為適應待測材料的操作步驟。

注意1---操作規程G 151描述了所有使用實(shí)驗室光源曝光裝置的表現標準。該操作規程代替了僅僅描述實(shí)驗室特定氙弧燈光源曝光裝置的操作規程G 26。本操作規程包括操作規程G 26中描述的實(shí)驗裝置。

1.2 待測樣本需曝光于濾波氙弧燈和可控實(shí)驗環(huán)境條件下。本操作規程描述了不同種類(lèi)的氙弧燈光源于不同的過(guò)濾裝置的組合。

1.3 樣本的準備與評測結果評估在A(yíng)STM方法活特定材料的物性表中有詳細說(shuō)明。在操作規程G 151與ISO 4892-1中規定了***般規程。更多測定曝光以后性質(zhì)改變的方法和特定信息以及這些結果的匯報在ISO4582中有詳細說(shuō)明。

1.4 在SI組件中涉及的數值應被視為標準。

1.5 ASTM G155并不旨在陳述所有與其使用相關(guān)的任何安全注意事項。本標準的使用者有負責建立相關(guān)的安全和健康措施，并在進(jìn)行測試前實(shí)施調整限制，進(jìn)行預先的防護。

1.5.1 任何實(shí)驗過(guò)程中由燈源生成的臭氧物質(zhì)都必須通過(guò)排除裝置立即吸離樣本及實(shí)驗操作控制面板附近。

1.6 該操作規程在技術(shù)上近似于以下ISO文件： ISO 4892-2，ISO 1134，ISO 105 B02，ISO 105 B04，ISO 105 B05，和 ISO 105 B06。

2. 參考文件

2.1 ASTM 標準

D 3980 跨實(shí)驗室評估涂料及相關(guān)材料的測試方法

E 691 進(jìn)行跨實(shí)驗室研究以確定測試方法精度的操作規則

G 26 對非金屬材料進(jìn)行曝光測試所需有水或無(wú)水曝光裝置(氙弧燈類(lèi))

G 133 對非金屬材料進(jìn)行自然或人造氣候測試的相關(guān)術(shù)語(yǔ)

G 151 非金屬材料在使用實(shí)驗室光源裝置進(jìn)行加速測試中曝光測試的操作規程

2.2 CIE 標準：

CIE-Pub1. No. 85：應測試需要模擬日光中對于照射綜合輻照與光譜分布的建議數值。

2.3 ***際標準組織標準：

ISO 1134，涂料和清漆----從人造氣候環(huán)境曝光到人造輻射到過(guò)濾氙弧燈輻射

ISO 105 B02，紡織品----不褪色測試----B02部分為人造氣候條件下的不褪色性：氙弧衰減燈測試

ISO 105 B04，紡織品----不褪色測試----B04部分為對光反應變色性的監測及評估

ISO 105 B06，紡織品----不褪色測試----B06部分為高溫下人造燈照的不褪色性：氙弧衰減燈測試

ISO 4582，塑料----隔玻璃的日光曝曬后顏色變化與材料性質(zhì)變化的檢測(自然氣候條件或人造氣候條件)

ISO 4892-1，塑料----實(shí)驗室燈源下曝曬方法，部分，***般指南

ISO 4892-2，塑料----實(shí)驗室燈源下曝曬方法，第二部分，氙弧燈源

2.4 汽車(chē)引擎環(huán)境標準：

SAE J1885，汽車(chē)內部組件在可控幅照射水冷氙弧燈裝置下的加速曝光測試

SAE J1960，汽車(chē)外部組件在可控輻射水冷冷氙弧燈裝置下的加速曝光測試

3. 術(shù)語(yǔ)

3.1 定義----術(shù)語(yǔ)目錄G 113中給出的定義使用于本操作規程。

3.2 特別適用于本標準的定義

3.2.1 在本規程中所提及的“日照“***詞與日照光和太陽(yáng)輻射是相同含義，這***點(diǎn)在G 113中已經(jīng)列明。

4. 操作總結

4.1 樣本暴露在科重復周期的光源及濕度可控的環(huán)境條件中。

4.1.1 通常通過(guò)向樣本噴灑軟化水或脫離子水或者是樣本表面凝結水汽來(lái)形成潮濕環(huán)境。

4.2 由于以下各項的變化會(huì )導致曝光條件的變化：

4.2.1 光源過(guò)濾器

4.2.2 光源輻射強度

4.2.3 潮濕環(huán)境的成因

4.2.4 光照與潮濕放置的計時(shí)

4.2.5 光源曝光溫度

4.2.6 潮濕源溫度 以及

4.2.7 光源明/暗周期計時(shí)

4.3 除非待測材料是在***些裝置上進(jìn)行多次重復實(shí)驗，不得將在相同型號裝置下曝光所得結果進(jìn)行比較。

4.4除非待測材料是在***些裝置上進(jìn)行多次相關(guān)實(shí)驗，不得將在不同型號裝置下曝光所得結果進(jìn)行比較。

5. 意義與應用

5.1 氙燈老化試驗箱的應用旨在模擬與zui終使用環(huán)境包括日照作用，濕度和熱度等相關(guān)的影響而發(fā)生的物性的更改。測試裝置中應該包括將潮濕空氣引向測試樣本的設備。該設備并不旨在模擬僅與當地特有的氣候狀況包括大氣污染，生物襲擊，和鹽堿水等相關(guān)的影響而發(fā)生的物性的更改。而且，該設備應能模擬隔著(zhù)玻璃的日照作用。通常情況下，這些測試中潮濕氣應以濕度形勢存在。

注意2----注意：適用于所有實(shí)驗室氣候條件設備的完整的操作預防指南請參閱操作規程G 151。

5.2在本規程所能接受的范圍內對操作條件進(jìn)行***定調整后，也許會(huì )發(fā)生應用的變更。所以除非在報告相應章節中提供詳細操作條件情況的信息，使用本操作規程所得結果無(wú)任何參考價(jià)值。

5.2.1 建議將***性能已知的相近材料(控件)在測試同期放置于測試樣本中，為相關(guān)測試目的提供對照標準。建議每***種待測材料每次測試都要至少制作三件以上的測試樣本進(jìn)行測試以保證評估結果的準確性。

6. 測試設備

6.1 實(shí)驗室光源----實(shí)驗室光源應為***盞或多盞石英外罩氙弧燈源，能輻射出各種波長(cháng)的光源，低至270nm的紫外線(xiàn)至各可見(jiàn)光譜直至紅外線(xiàn)。因氙弧燈需模擬陸地日照，應使用過(guò)濾器過(guò)濾短波長(cháng)UV輻射。減少波長(cháng)小于310 mn幅照射強度的過(guò)濾器模擬透過(guò)玻璃發(fā)生的日照作用。另外，應使用能過(guò)濾紅外線(xiàn)的過(guò)濾器防止被測樣本的溫度升高，這樣會(huì )使實(shí)驗過(guò)程中發(fā)生實(shí)際戶(hù)外曝曬所不會(huì )發(fā)生的熱強度減弱的情況。

6.1.1 以下因素會(huì )影響帶過(guò)濾器氙弧燈光源在設備中的光譜強度輻照。

6.1.1.1 過(guò)濾器放置位置的不同和過(guò)濾器本身厚度的變化會(huì )在很大程度上影響短波長(cháng)UV輻照傳播的當量。

6.1.1.2 過(guò)濾器使用時(shí)間過(guò)長(cháng)也會(huì )改變光線(xiàn)在過(guò)濾器中的行進(jìn)。過(guò)濾器的老化性能會(huì )受到化學(xué)合成物的影響。過(guò)濾器的老化會(huì )很大程度上影響氙燃燒器短波長(cháng)UV光線(xiàn)的輻射。

6.1.1.3 過(guò)濾器上微小顆?；蚱渌麣堅某练e會(huì )影響過(guò)濾器的傳播效能。

6.1.1.4 氙燃燒器的老化會(huì )導致光源輸出的變化。光源輸出的變化還可能是由于燈罩中或燈罩上灰塵或其他微小顆粒物的沉積而造成的。

6.1.2 根據設備生產(chǎn)廠(chǎng)商的規范說(shuō)明進(jìn)行維護保養。

6.1.3 帶日光過(guò)濾器的氙弧燈的光譜輻照----

6.1.4 有時(shí)候會(huì )使用***些能通過(guò)更多短波長(cháng)UV光線(xiàn)的其他過(guò)濾器加速試驗進(jìn)程。由于這些過(guò)濾器會(huì )產(chǎn)生超出短波長(cháng)區域之外的光譜分布。故不推薦使用這些過(guò)濾器。

6.1.5 帶玻璃型過(guò)濾器的氙弧燈光譜輻射----這些過(guò)濾器能過(guò)濾氙弧燈產(chǎn)生模擬日光透過(guò)玻璃后的強度及狀態(tài)。表2顯示了帶玻璃型過(guò)濾器的氙弧燈的相關(guān)光譜分布界限。帶新的或老化的玻璃型過(guò)濾器的氙弧燈光譜分布能力應該與表2中所列明的要求相符。

6.1.6 待測樣本托盤(pán)所受到的實(shí)際輻照受實(shí)際使用的試驗箱氙弧燈數量，各氙弧燈的強度以及氙弧燈與樣本之間距離等因素的影響。在可能的前提下，在報告上注明輻照和測量帶通。

6.2 測試試驗艙----試驗艙的設計可以變更，但是應該使用耐腐和耐輻射的材料建造試驗艙。試驗艙應能對其中的溫度和相對濕度進(jìn)行有效的控制方法。在需要的情況下，應能實(shí)現對樣本表面的噴灑溶液的要求，應能實(shí)現在測試樣本表面形成凝結的要求，應能實(shí)現將樣本浸沒(méi)于溶液中的要求。

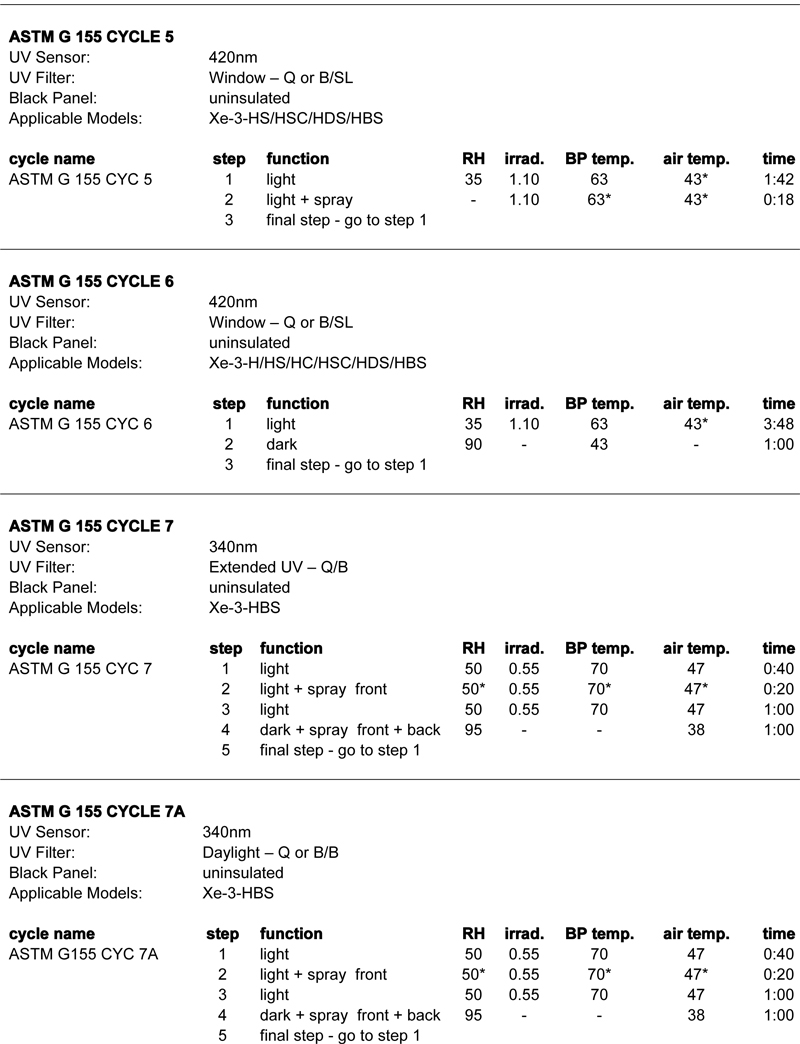

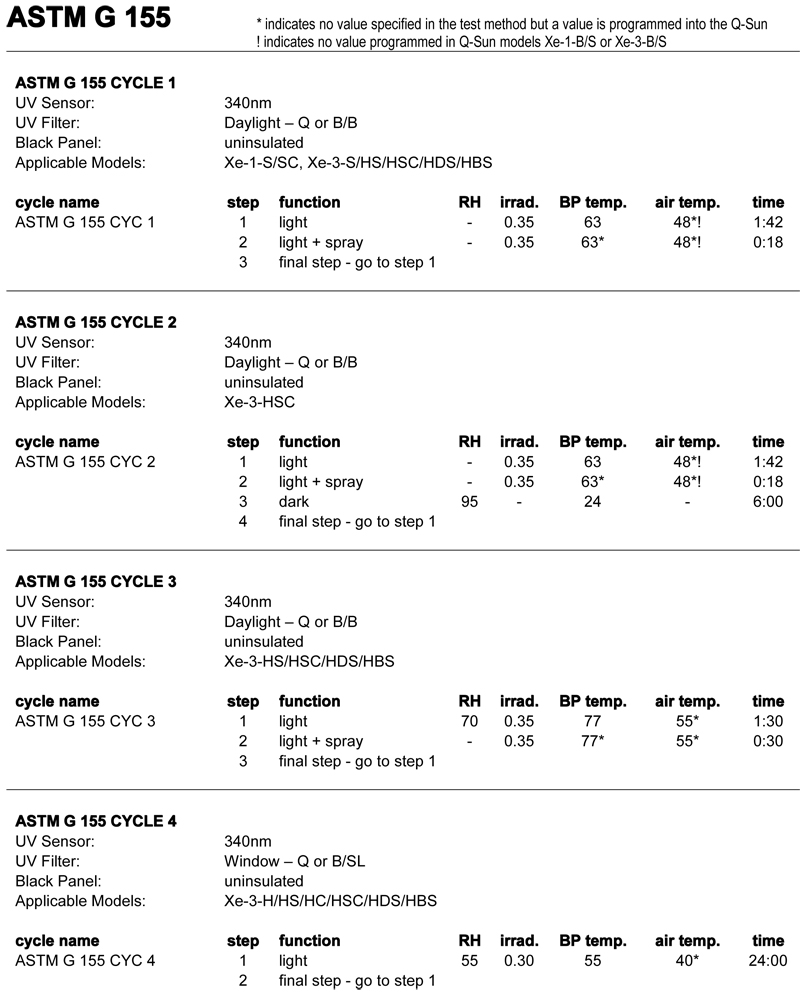

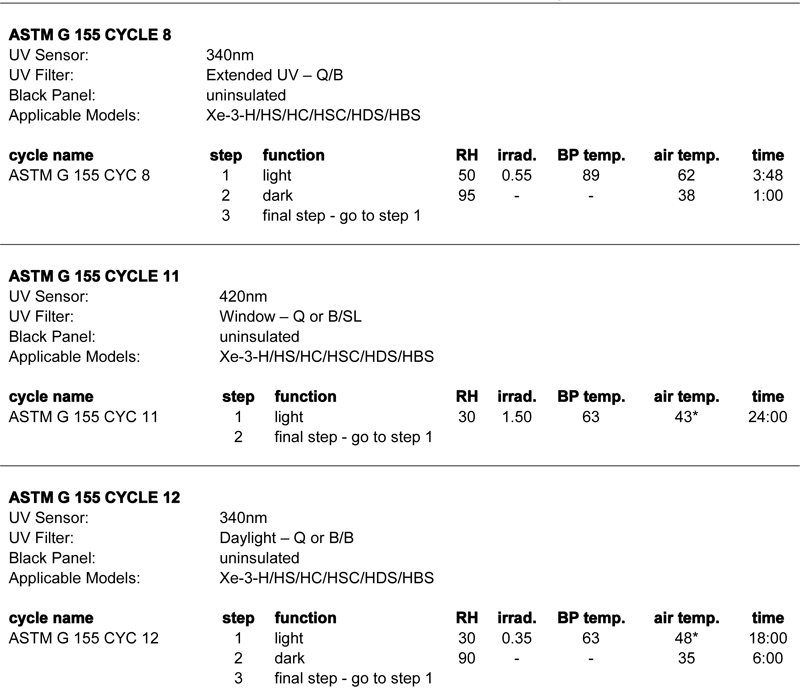

Q-SUN氙燈試驗箱ASTM G155測試方法

注：文章來(lái)源于互聯(lián)網(wǎng)
