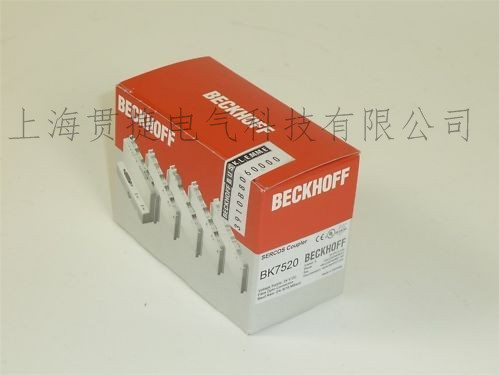

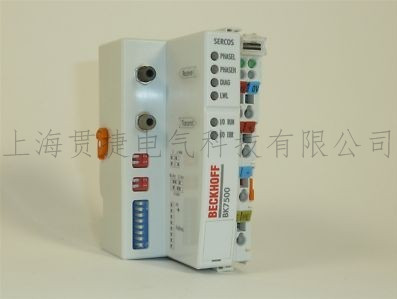

BK7500, BK7520 | SERCOS interface 總線耦合器

總線耦合器 BK7500 和 BK7520 用于連接 SERCOS 總線系統與電子端子排，這些端子排可以通過模塊化方式擴展。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊以及 個末端端子模塊組成。

與 BK7500 總線耦合器相比，BK7520 可通過 K-bus 擴展技術連接多達 255 個總線端子模塊至 個總線耦合器中?？偩€(xiàn)耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。

SERCOS 接口是光纖總線，專門為驅動技術而開發，用作驅動系統的數字驅動接口。SERCOS 是 種開放式的現場總線系統，自 1995 年開始就符合用于數控機床的***際標準 IEC 61491，目前已廣泛應用于驅動技術領域。

總線包括 個主站和許多從站。SERCOS 總線上的大多數從站是驅動放大器?？偩€(xiàn)拓撲結構是環網結構，可以 多連接 254 個站。波特率為 2 和 4 Mbaud。BK7520 還支持 8 Mbaud 和 16 Mbaud。有三種基本的報文形式：主站同步（SYNC）報文同時發送給所有從站，用于實現同步；主站數據報文也發給所有從站，包括循環數據和服務數據；從站發送的數據作為驅動報文。

對模擬量 I/O、位置測量等復雜信號的處理

TBK7500 和 BK7520 總線耦合器可連接所有的總線端子，符合 SERCOS I/O 和 SERCOS interface 標準。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€(xiàn)端子模塊可以用故障安全型方式***存儲這些設置。

當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換 個總線端子模塊時，不需要重新進行調整。

也可通過 SERCOS interface 進行參數設置。
