2um精度磁性吸附手動探針座
價 格：詢價
產 地：更新時間：2021-05-10 13:28
品 牌：其他型 號：
狀 態：正常點擊量：1580
400-006-7520
聯系我時，請說明是在上海非利加實業有限公司上看到的，謝謝！
聯 系 人：
上海非利加實業有限公司
電 話：
400-006-7520
傳 真：
400-006-7520
配送方式：
上海自提或三方快遞
聯系我時請說在上海非利加實業有限公司上看到的,謝謝！
產品參數
手動探針座型號如下：
CB-700 | CB-100 | CB-40-T | CB-40 |
亞微米電路/射頻測試針座 | 亞微米電路/射頻測試針座 | 電路/射頻測試針座 | I/O Pad/ Electro -Optics光電測試針座 |
特點 |
亞微米工藝集成電路電路測試 | 亞微米工藝集成電路電路測試 | 線性移動 | 價格實惠 |
線性，無后座力移動 | 線性，無后座力移動 | I/O Pad 點測 | 線性移動 |
可以配合同軸/三軸探針夾具使用 | 可以配合同軸/三軸探針夾具使用 | 電路點測 | I/O Pad 點測 |
夾具可以30度范圍傾仰 | 夾具可以30度范圍傾仰 | 射頻測試 | 光電器件點測 |
可以使用鎢探針 | 可以使用鎢探針 | 較小的體積 | 體積小 |
可以配置為東/南/西/北四個方向的射頻針座 | 可以配置為東/南/西/北四個方向的射頻針座 | 可以配合同軸/三軸探針夾具使用 | 可以配合同軸/三軸探針夾具使用 |
射頻測試能力：直流到 40GHz ~ 120GHz | 射頻測試能力：直流到 40GHz ~ 120GHz |
|
|
可以配合使用校準片和校準軟件 | 可以配合使用校準片和校準軟件 |
|
|
探頭接口和線纜45度連接，無需L型轉接頭 | 探頭接口和線纜45度連接，無需L型轉接頭 |
|
|
探頭可以拆卸維修 | 探頭可以拆卸維修 |
|
|
帶射頻測試線固定裝置 | 帶射頻測試線固定裝置 |
|
|
規格 |
X-Y-Z方向行程 | X-Y-Z移動行程 | X-Y-Z移動行程 | X-Y-Z移動行程 |
8 x 8 x 8mm | 12 x 12x 12mm | 12 x 12 x 12mm | 12 x 12 x 12mm |
線性移動 | 線性移動 | 線性移動 | 線性移動 |
絲杠精度 | 絲杠精度 | 絲杠精度 | 絲杠精度 |
700 Thread / Inch | 100 Thread / Inch | 80 Thread / Inch | 40 Thread / Inch |
移動精度 | 移動精度 | 移動精度 | 移動精度 |
0.1 微米 | 0.7 微米 | 2 微米 | 10 微米 |
尺寸 |
100長 x 140寬 x100mm高 | 90長 x 130寬 x 90mm高 | 52寬 x 96長 x 76mm高 | 38寬x 62長 x 45mm高 |
重 1100 克 | 重700 克 | 重 350 克 | 重200 克 |
附件 |
三軸探針夾具 同軸探針夾具 磁力底座 磁力翻轉底座 真空底座 |
電動針座升級 射頻探頭 光纖探頭 低電流/電容點測配件 高壓配件 |
美國GGB探針

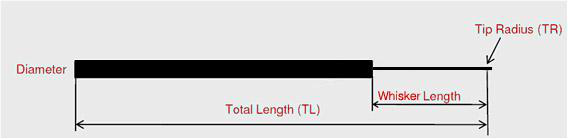

型號 | 針尖直徑 | 針桿直徑 | 針長 | 材質 | 根/盒 |
軟針類:適用于集成電路內部線路點針
|
T-4-5 | 0.2 微米 | 0.51mm | 51mm | 硬鎢材質 | 5 |
0.2微米直徑的針須焊接于鎳質針桿上 |
|
T-4-10 | 0.7 微米 | 0.51mm | 51mm | 硬鎢材質 | 5 |
0.7 微米針須焊接于鎳質針桿上 |
|
硬針類:適用于集成電路電極點針 |
ST-20-0.5 | 1 微米 | 0.51mm | 38mm | 硬鎢材質 | 10 |
ST-20-1.0 | 2 微米 | 0.51mm | 38mm | 硬鎢材質 | 10 |
ST-20-2.0 | 5 微米 | 0.51mm | 38mm/20mm | 硬鎢/鈹銅材質 | 10 |
ST-20-5.0 | 10 微米 | 0.51mm | 38mm/20mm | 硬鎢/鈹銅材質 | 10 |
ST-20-10 | 20 微米 | 0.51mm | 38mm/20mm | 硬鎢/鈹銅材質 | 10 |
產品介紹
2um精度磁性吸附手動探針座
激光修復儀類型：32寸半自動、32寸手動、70寸半自動、70寸手動激光修復儀。
CINDBEST探針臺類型：普通晶圓測試探針臺、太陽能電池測試探針臺、積分球探針臺、IGBT高壓大電流探針臺、磁場探針臺、高低溫探針臺、氣敏分析探針臺、低溫真空探針臺、手套箱內探針臺。
探針臺配件：金相顯微鏡、三豐顯微鏡、體式顯微鏡、樣品加熱變溫臺、防震桌、屏蔽箱、三軸調節探針座、RF四維探針座、高頻探針夾具、管狀同軸夾具、管狀三軸夾具、彈簧同軸夾具、彈簧三軸夾具、鎢探針（硬探針、軟探針）、GGB高頻探針等各類探針臺配件。
探針定位器安裝指南：
使用配套螺絲將夾具傾仰安裝固定到探針座上，可以根據需要進行上下調節位置
將探針座擺放在U型平臺上固定好，擰松傾仰夾頭4個螺絲，把夾具金屬桿放入限位孔內，調整合適位置后擰緊螺絲
用鑷子夾住探針中部，將彈簧夾具的彈簧壓縮至探針固定孔露出，將探針插入固定孔，調整好位置后放松彈簧（注意：操作過程中不要觸碰到針尖，否則針尖會(huì )變彎）
（傾仰夾頭） （夾頭按需要可上下調節）
（將鎖緊螺母擰松，將夾具桿推入合適的位置） （將此滑套往后推，用鑷子夾住探針推入夾針孔內）
配件：
探針夾具
彈簧式
使用便利，可用于較短時間的大電流（超過1安培）穩定性好，采用進口同軸線纜，精度漏電為10PA，輸出BNC（male）接頭
管狀式
測量微弱電流用，同時可接高壓，采用進口triax線纜，前端管裝屏蔽結構，漏電小于100FA，高壓可耐1000V（需要配合屏蔽箱）
