空氣質量變送器 模擬量型
技術參數
直流供電（默認） 10~30V DC
功耗 0.5W
變送器電路工作溫度 -20℃~+60℃，0%RH~80%RH
通信接口 485通訊協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03
參數設置 用提供的配置軟件通過485接口進行配置
分辨率 1ug/m3
精度 ±10%
測量范圍 PM2.5 0~1000ug/m3 PM10 0~1000ug/m3
響應速度 ≤90S
預熱時間 ≤2min

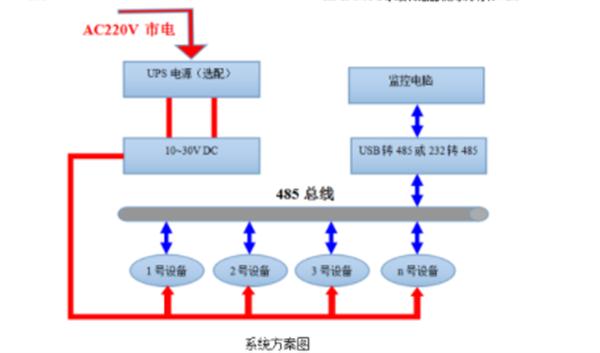

1.4系統框架圖
產品選型
RS- 公司代號
PM- 空氣質量 N01- 485（Modbus協議）輸出 2 壁掛王字殼 BYH 百葉盒
安裝指南
2.1 設備安裝前檢查
設備清單：
■變送器設備1臺
■合格證、保修卡、售后接線說明等
■自攻螺絲2個、膨脹塞2個（王字殼）/螺絲螺母2對（百葉盒）
■USB轉485（選配）
■485終端電阻（選配）
2.2安裝步驟說明

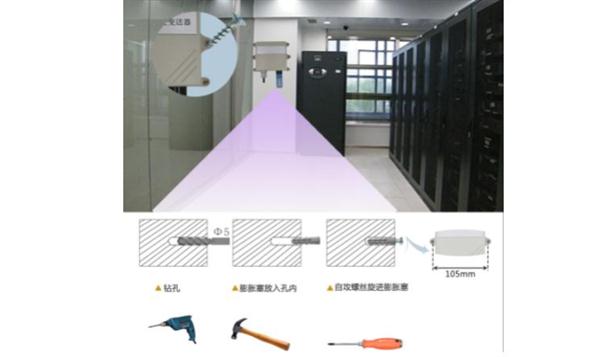

王字殼安裝
王字殼
百葉盒安裝
2.3 接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意AB兩條線不能接反，總線上多臺設備間地址不能沖突。
2.4 電氣接線
線色 說明
電
源 棕色 電源正（10~30V DC） 黑色 電源負
通
信 黃色 485-A 藍色 485-B
2.5 現場布線說明
多個485型號的設備接入同一條總線時，現場布線有一定的要求，具體請參考資料包中《485設備現場接線手冊》。
65456446445
3. 配置軟件安裝及使用
3.1 軟件選擇
打開資料包，選擇“調試軟件”－－-“485參數配置軟件”，找到QQ截圖20170503105333
打開即可。注意：在使用該配置軟件更改地址和波特率的時候只能接一臺設備。
3.2 參數設置

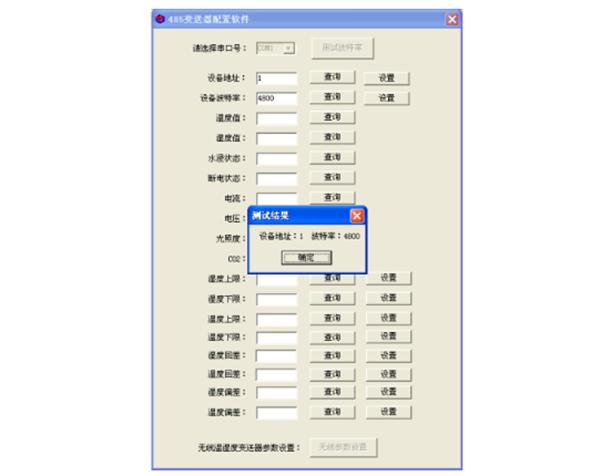

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。
②、單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會(huì )測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
③、根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。
4. 通信協議
4.1 通訊基本參數
編 碼 8位二進制
數據位 8位
奇偶校驗位 無
停止位 1位
錯誤校驗 CRC（冗余循環碼）
波特率 2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s
4.2 數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡(luò )中是的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：
地址碼 功能碼 寄存器起始地址 寄存器長度 校驗碼低位 校驗碼高位
1字節 1字節 2字節 2字節 1字節 1字節
從機應答幀結構：
地址碼 功能碼 有效字節數 數據一區 第二數據區 第N數據區 校驗碼
1字節 1字節 1字節 2字節 2字節 2字節 2字節
4.3 寄存器地址
寄存器地址 PLC或組態地址 內容 操作
0000 H 40001 PM2.5 上傳數據即為真實值 只讀
0001 H 40002 PM10 上傳數據即為真實值 只讀
4.4 通訊協議示例以及解釋
舉例：讀取設備地址0x01的PM值
問詢幀：
地址碼 功能碼 起始地址 數據長度 校驗碼低位 校驗碼高位
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
應答幀： （例如讀到PM2.5為85ug/m3，PM10為156ug/m3）
地址碼 功能碼 返回有效字節數 PM2.5值 PM10值 校驗碼低位 校驗碼高位
0x01 0x03 0x04 0x00 0x55 0x00 0x9C 0xEA 0x4A
PM2.5計算：
PM2.5：0055 H(十六進制)= 85=> PM2.5 = 85ug/m3
PM10計算：
PM10：009CH (十六進制)= 156 => PM10 = 156ug/m3
5. 常見問題及解決辦法
5.1 設備無法連接到PLC或電腦
可能的原因：
1)電腦有多個COM口，選擇的口不正確。
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）。
3)波特率，校驗方式，數據位，停止位錯誤。
4)主機輪詢間隔和等待應答時間太短，需要都設置在200ms以上。
5)485總線有斷開，或者A、B線接反。
6)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
7)USB轉485驅動未安裝或者損壞。
8)設備損壞。
