美***Newport 平面全息反射光柵
衍射效率極高
比刻劃光柵周期更精確且重影更少
槽頻率范圍為 900 至 3600 g/mm
閃耀全息光柵
高和低調制深度
對邊寬度為 12.5、25 和 50 mm

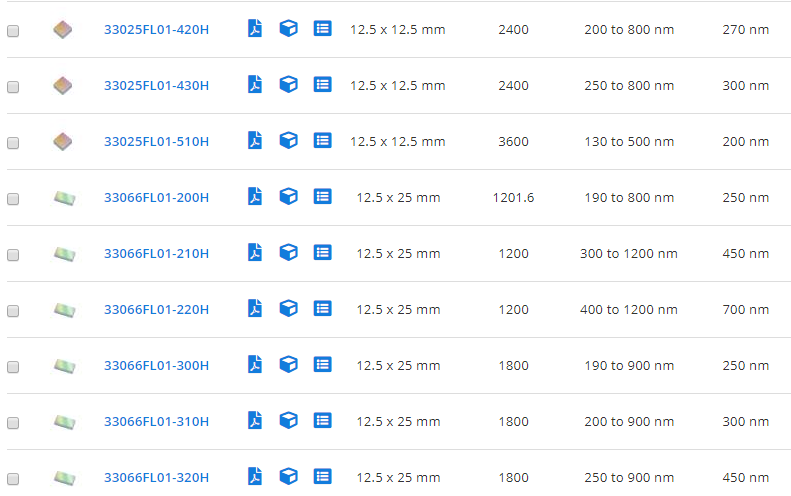

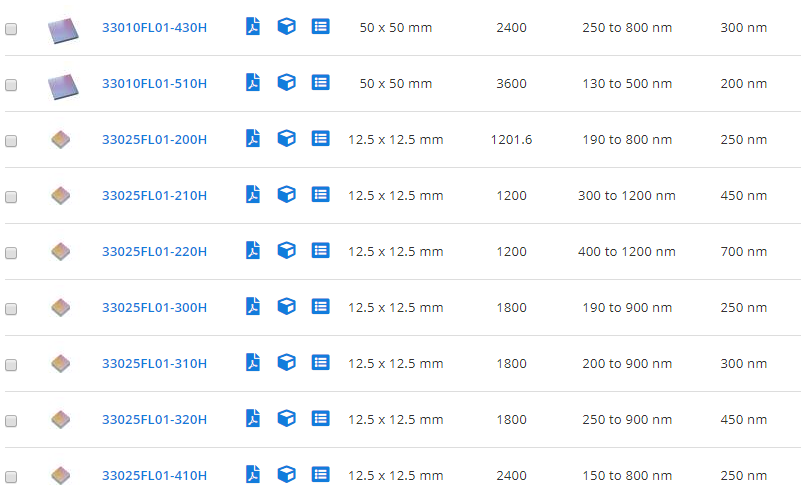

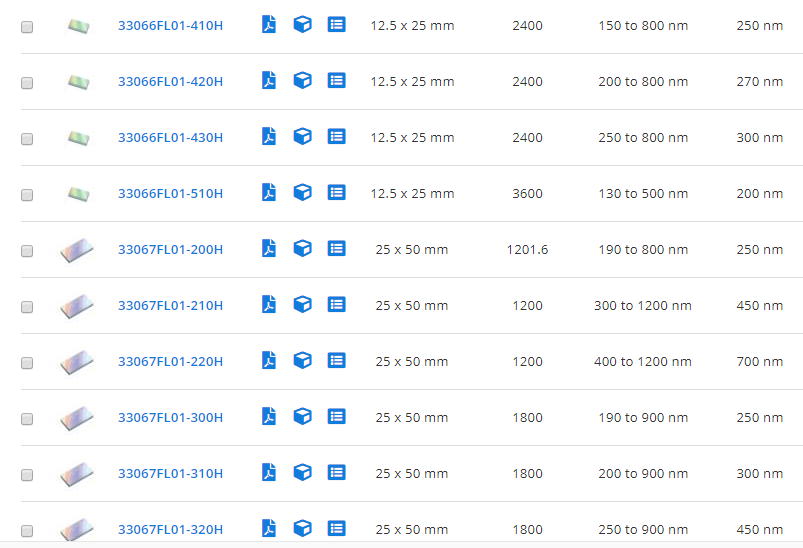

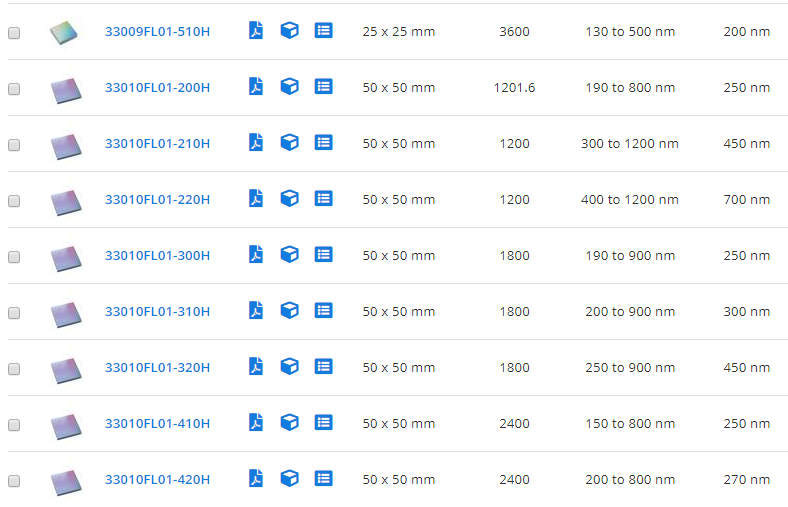

產品規格：
特征：
閃耀的全息結構
全息光柵通過在具有光阻涂層的基板上記錄干涉圖案而產生的正弦曲面表面輪廓。然后使用真空沉積金屬層涂覆光阻材料以產生主光柵，主光柵可用作產生復制光柵的模具。產品通常由基板、樹脂粘合層、有圖案的金屬反射層和保護性涂層組成。全息閃耀光柵通過使用傾斜的離子束轟擊生成的全息主光柵而產生，以將正弦曲面表面輪廓蝕刻成對稱的三角形輪廓。全息光柵適用于需要極高分辨率的光譜系統。
衍射效率和偏振效應
在設計波長和取向處，平面全息光柵可以具有非常高的衍射效率，甚至高于平面鋁反射鏡的衍射效率。衍射效率高度依賴于偏振狀態。平面全息光柵通常具有較窄的光譜帶寬，與 S 偏振相比，在 P 偏振的較短波長處達到峰值效率。對于激光腔應用，該屬性可用于將來自專門選擇的波長和偏振狀態的光反饋回到激光增益介質中，以控制激光器的輸出。與此相反，諸如設計為使用非偏振光操作的光譜儀等應用可能需要將兩個光柵與偏振分束器配合使用以獲得**結果。
Plane Holographic Reflection Grating, 1800 g/mm, high modulation, 350-900 nm recommended spectral range, aluminum coating
超快脈沖放大
調諧到激光器偏振和輸出波長的相同衍射光柵對可用于暫時壓縮超快激光脈沖，從而顯著增加峰值功率。當寬光譜激光脈沖入射在衍射光柵上時，各種波長分量將沿不同方向色散或衍射。如果該脈沖具有其啁啾波長（即其頻率在脈沖的長度范圍內逐漸增加），則與脈沖的尾部（由較短的波長組成）相比，第***光柵將以更大的角度衍射脈沖的前導部分（由較長的波長組成）。當光以相同的周期到達第二光柵時，色散將根據對稱性反轉并對光進行準直。來自脈沖前沿的光將通過光柵對傳播更長的光路，需要更多的傳播時間。如果將光柵之間的間隔選擇為使傳播時間差異與脈沖持續時間相匹配，則激光功率將壓縮為接近瞬時的脈沖。
**光柵方向
與刻劃類似。全息反射光柵在以 Littrow 結構的設計波長附近使用時（即對準以便使主要衍射***的衍射角與輸入光束***致）***有效率，對于特定波長，有效的起到了回射器的作用。對于在激光腔內使用衍射光柵來選擇特定波長的應用，這種幾何形狀特別有用。只有精確選擇的波長會(huì )反射到激光腔中。全息光柵特別有用，因為它們僅在特定的偏振條件下具有峰值效率，它們可以用作布儒斯特窗的替代以控制激光器輸出偏振。
處理衍射光柵
全息光柵是有圖案的表面浮雕光柵，無法在不損壞條紋圖案的情況下接觸表面，并且可能?chē)乐亟档凸鈱W(xué)性能。損壞光柵可以采取微觀槽輪廓污染或變形的形式。不幸的是，對這種微觀槽輪廓的損壞是不可逆的。樹脂層與造型粘土類似，將保留的印記。手指上的油、水汽等污染通常也是性的。由于光柵槽輪廓的敏感特性，用戶必須在處理光柵時采取預防措施。不要觸摸光柵的表面；通過邊緣處理光柵，并始終戴手套或指套。使用非接觸式清潔方法，如干燥的壓縮空氣或灰塵燈泡，以去除光柵中的多余灰塵。
浮法玻璃基板
浮法玻璃通過將熔融玻璃浮在熔融金屬床上制成。雖然這是用于商業窗的低成本材料，但是該生產方法會(huì )生產出統***厚度的平面，使其成為光學器件的理想選擇。
特殊訂單
除此處列出的光柵外，特殊定制的光柵同樣適用于各種應用，包括 OEM。定制光柵要求包括噴涂提升紅外效率的金涂層、提高紫外效率的 AlMgF2 涂層以及其他多項要求。光柵可安裝于各種安裝座，從而應用于特定單色儀或光譜儀。
