Modbus協議：

Modbus協議是 種廣泛應用于當今工業控制領域的通用通信協議。通過此協議，控制器相互之間、或控制器經由網絡(luò )可以和其它設備之間進行通信。

DAM-6081模塊是全新 代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-6081是集模擬量輸入、開關量輸出于 體的混合型數據采集器，可采集8路單端模擬信號，同時，模塊也可以帶有4路開關量輸出；模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法 終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。

DAM-6081采用 進的磁隔離技術，有效保障數據采集的速度、可靠及安全。

技術特性：

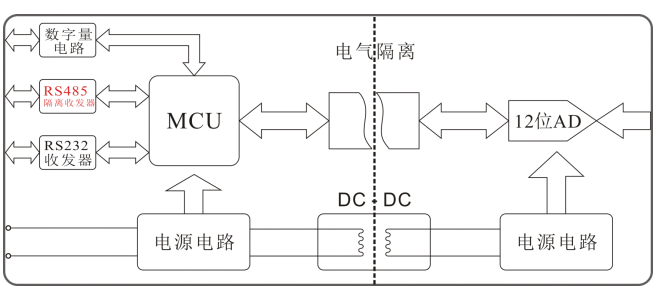

 模塊工作原理圖

 輸入輸出隔離

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

 通信隔離

產品采用RS485/232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 開關量輸出

◆開關量輸出通道數：4路（DAM-6081）

◆開關量輸出方式：NPN三 管

◆開關量能力：40V  350mA

◆開關量輸出瞬間 限：55V  2A

DAM-6081模塊 多可以配置4路開關量輸出通道，可以用于控制輸出、安全報警輸出等。

 開關量輸出接線

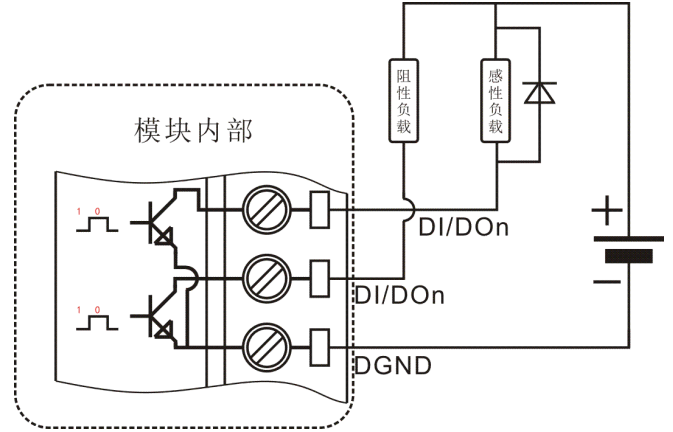

                                 DAM-6081開關量輸出接線示意圖

DAM-6081模塊開關量輸出采用NPN三 管集電 開路輸出，輸出有效電平為低電平；當對相應端口寫“0”時輸出有效，三 管導通；當對相應端口寫“1”時輸出無效，三 管關斷。

當輸出負載為感性負載時（如繼電器），為防止負載在關斷時產生高壓放電，需要在負載兩端并 個續流二 管。

 模擬輸入

所謂模擬量信號是指連續的，任何時刻可為任意 個數值的信號，例如我們常見的溫度、壓力、流量等信號。對于工業控制現場常見的模擬量信號，可以通過傳感器獲取其值的變化，為獲取傳感器的輸出值就需要采用模擬量輸入模塊。DAM-6081模塊配置有 多8路模擬量輸入。

 模擬量輸入接線

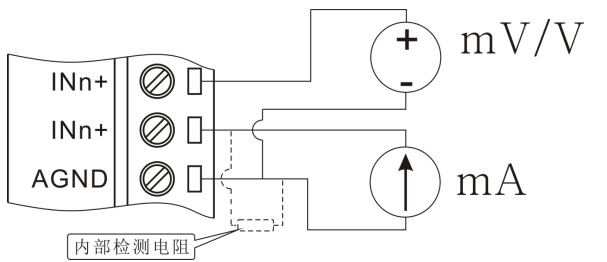

                  DAM-6081模擬量輸入接線示意圖

DAM-6081模擬輸入為單端輸入，模塊所有模擬地(AGND)都連接在 起；AGND即為模塊所有模擬信號輸入地，為了提高模塊檢測精度，請盡量就近接地。

電壓信號與電流信號可以直接接入模塊檢測，采集電流需要注意的是在定貨時需告知模塊用于采集電流信號，這樣模塊在出廠時會(huì )在模塊內部放置高精度電流檢測電阻且出廠時用標準電流信號校準。

 Modbus協議：

Modbus協議是 種廣泛應用于當今工業控制領域的通用通信協議。通過此協議，控制器相互之間、或控制器經由網絡(luò )可以和其它設備之間進行通信。
